Вихревой нагреватель сред

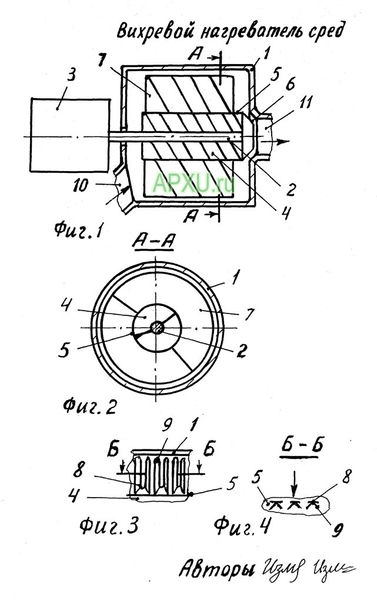

На фиг.1 схематично показан предложенный нагреватель, общий вид; на фиг.2 - разрез А-А на фиг.1; на фиг.3 - шнек на трубе в развертке; на фиг.4 - разрез Б-Б на фиг.3.

Предложенный нагреватель сосотоит из корпуса 1, в котором находится с возможностью вращения вал 2 привода 3. На валу 2 жестко установлен шнек 4 с шагом винтовой линии его навивки изменяющимся в сторону и больше, и меньше по ходу навивки. На шнеке 4 жестко установлена упругая труба 5, на которой в ее конце имеется коническая часть 6, а также жестко установлен шнек 7, с таким же направлением винтовой линии его навивки, как и у шнека 4, и также изменяющимся шагом винтовой линии его навивки. Шнек 7 выполнен из камертонов 8, имеющих пары пластин повернутые навстречу друг другу, как показано на фиг. 3 и 4, где стрелкой показано направление потока среды в корпусе 1 по отношению к этому углу между пластинами 9. Корус 1 имеет входное и выходое отверстия 10 и 11 соответственно. При работе привода 3 жидкая или газообразная поступает через отверстие 10 и выходит - через отвертие 11. Этот напор создается шнеками 4 и 7 и вибрациями пластин 9 камертонов 8, как в вибрационном насосе. Неравномерность шага навивки шнеков 4 и 7, и упругость трубы 5, а также вибрации пластин 9 создают высокочастотные колебания, которые сопровождаются выделением тепа, и через отверстие 11 среда выходит нагретой. В случае газообразной среды среда вблизи отверстия 11 имеет достаточно большое давление за счет ее разогрева и своим воздействием на шнеки 4 и 7 создает крутящий момент, который будет достаточным, чтобы вал 2 вращался и при отключеном приводе 3 или крутил, например, генератор электрического тока. Движение среды на фиг.1 показано стрелкой.
