Устройство дренажа

Использование дренажа позволяет уменьшить периодичность и продолжительность воздействия воды на конструкции. Применение дрен, уложенных ниже уровня грунтовых вод, кроме того, позволяет отказаться от необходимости рассчитывать стены и пол здания на давление воды. В тех случаях, когда дрены закладывают ниже уровня грунтовых вод, необходимо максимально увеличить глубину их укладки, что обеспечивает лучшие условия работы фундаментов и пола здания. Даже при отличной работе дрен уровень грунтовых вод всегда будет несколько выше отметки верха трубы, при этом крутизна депрессионной кривой зависит от водопроницаемости грунта.

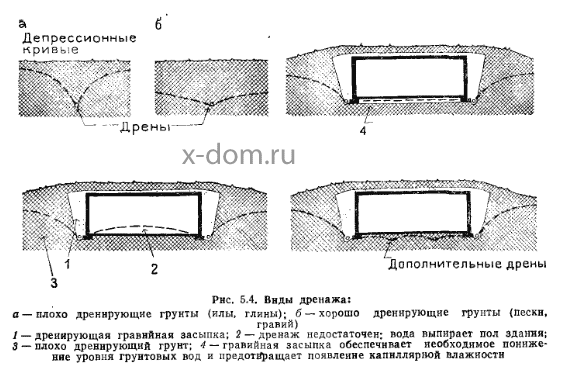

Рис. 5.4. Виды дренажа: а —плохо дренирующие грунты (илы, глины); б — хорошо дренирующие грунты (песок, гравий)
1 — дренирующая гравийная засыпка; 2 — дренаж недостаточен; вода выпирает пол здания; 3 — плохо дренирующий грунт; 4 — гравийная засыпка обеспечивает необходимое понижение уровня грунтовых вод и предотвращает появление капиллярной влажности

Рассмотрим некоторые положения, касающиеся проектирования дренажных систем:

1) для обратной засыпки здания желательно использовать хорошо дренирующий грунт, за исключением верхнего слоя, который должен быть водонепроницаем;

2) чтобы предотвратить попадание частиц ила и глины в дренажные трубопроводы, засыпка должна выполнять роль фильтра. Для более надежной защиты дрен от заиления следует применять фильтрующие материалы. Крупность и материал засыпки, которая работает в качестве фильтра, можно обговорить с фирмой, производящей инженерные изыскания на площадке строительства;

3) если депрессионная кривая, создаваемая дренами,уложенными по периметру, будет находиться выше уровня пола, то под полом следует уложить дополнительные дрены;

4) на падающем рельефе дрены желательно выводить непосредственно на поверхность земли. При ровном рельефе систему дренажных трубопроводов можно подсоединить к ливневой канализации или же к колодцу, из которого затем будет организована откачка воды. Обычно подсоединить дренажную систему к бытовой или ливневой канализации невозможно, поэтому воду следует откачивать и отводить в соответствующие водоприемники либо разбрызгивать по поверхности земли;

5) желательно предусмотреть прочистку дренажных трубопроводов.
