Гибридная ветросолнечная система

Предназначена для питания маломощной нагрузки постоянного тока и переменного тока (опция).

Предлагается, примерно, такой же набор систем, на базе ветроэлектрической установки.

Автономная ветроэлектрическая система, позволяющая питать 2-3 люминесцентных светильника, телевизор, радио и другую маломощную нагрузку постоянного тока.

Автономная ветроэлектрическая система для питания осветительной нагрузки дома (4-6 светильников), телевизора, небольшого холодильника.

Гибридная система электроснабжения с ветроэлектрической установкой и бензо-генератором, для питания нагрузки переменного тока (освещение, телевизор, аудиосистема, холодильник, стиральная машина и т.д.).

Ветросолнечная электростанция

В большинстве районов, приход солнечной радиации и наличие ветра находятся в противофазе (т.е., когда светит яркое солнце, обычно, нет ветра, а если дует сильный ветер, то солнца нет).

Поэтому, для обеспечения бесперебойного электроснабжения автономного объекта, уменьшения необходимой мощности ветротурбины, солнечной батареи и ёмкости аккумуляторной батареи, улучшения режимов работы станции, во многих случаях, целесообразно использование гибридной ветросолнечной электростанции.

Особенно ощущаются преимущества гибридных станций, при круглогодичном использовании.

При этом, в зимнее время, основная выработка электроэнергии приходится на ветроэлектрическую установку, а летом — на солнечные фотоэлектрические модули.

В настоящее время, компания «Ваш Солнечный Дом» предлагает маломощные ветросолнечные станции ВСЭ-500/160-24 и ВСЭ-500/120-24.

Гибридная ветросолнечная электростанция ВСЭ-500/160-24 состоит из следующих компонентов:

  • Ветроэлектрической установки УВЭ-500, включающей ветротурбину, мачту, блок контроля и заряда, балластную нагрузку.

  • 4-х фотоэлектрических модулей ФЭМ-40, пиковой мощностью 41 Вт, соединённых последовательно-параллельно.

  • Инвертора Синусоида-1 номинальной мощностью 1 кВт или ББП МАП-Энергия, максимальной мощностью 2 кВт (номинальная мощность — 1,3 кВт), со входным напряжением 24 В.

  • 2-х аккумуляторных батарей, напряжением 12 В и номинальной ёмкостью 200 Ач (опция).

  • Соединительных кабелей.

Гибридная ветросолнечная электростанция ВСЭ-500/120-24 отличается тем, что, вместо 4-х фотоэлектрических модулей, мощностью 41 Вт, применяются 2 модуля мощностью по 60 Вт.

Для обеспечения бесперебойного электроснабжения, желательно также ввести в систему небольшой (до 1 кВт) бензоэлектрический агрегат, на случай отсутствия ветра и яркого солнца, в течение продолжительного периода времени.

В этом случае, инвертор «Синусоида» должен быть заменен на ИБП «Синусоида» с функцией зарядки аккумуляторов, или, если нужны большие токи зарядки, использовать отдельное сетевое зарядное устройство для аккумуляторов (подойдёт автомобильное 220/24 В с током заряда от 20 А).

Как опцию, Вы можете заказать ВСЭ-500/160-24 без аккумуляторов и использовать обычные автомобильные аккумуляторы 12СТ-190.

Ещё лучше, использовать импортные необслуживаемые автомобильные аккумуляторы, которые имеют лучшие удельные показатели по массе.

Плюсом может быть меньшая цена. О минусах читайте в разделе «Аккумуляторы».

Возможна комплектация системы под заказ с необходимым для вас набором фотоэлектрических модулей (можно подключать модули мощностью до 500 Вт), мощностью инвертора (от 0,5 до 3 кВт) и его типа.

Инвертор с синусоидальным напряжением

Блок бесперебойного питания (ББП) предназначен для работы электробытовых приборов и другой аппаратуры на ~220 В, суммарной мощностью — до 1 кВт, как от источника переменного тока (электросеть, бензо-дизель генератор), так и от аккумуляторной батареи, которая может заряжаться от солнечной батареи или ветроэлектрической установки.

Также, существует модификации мощностью 1,2, 2 и 5 кВт.

Условия, параметры работы, правила эксплуатации — аналогичны описанным ниже для ББП мощностью 1 кВт.

Если Вам не нужна функция блока бесперебойного питания, возможна модификация, состоящая только из инвертора.

В этом случае, нет функций зарядки от сети и слежения за наличием и качеством сети.

Инвертор подключается к АБ, а к его выходу — подключается нагрузка переменного тока.

Такая модификация — дешевле (см. цены в Интернет-магазине).

Параметры по входному и выходному напряжению, а также, другие характеристики, не относящиеся к функции ББП, соответствуют описанным ниже для ББП.

1. Комплект поставки

Блок бесперебойного питания.

Кабель с вилкой для подключения к источнику переменного тока.

Паспорт и инструкция по эксплуатации.

2. Основные технические характеристики

Параметр

Значение

ББП-1 кВт

ББП-1,2 кВт

ББП-2 кВт

ББП-2 кВт

2.1. Номинальное входное напряжение
       по постоянному току, В
       по переменному току, В


24
220


24
220


48
220


48
220

2.2. Допустимые пределы изменения входного напряжения:
       по постоянному току, В
       по переменному току, В

20 -28
190 — 260

40-55
150-280

40-55
190-260

40-55
190-260

2.3. Выходное напряжение, В

220 +/5% переменный ток

2.4.Частота выходного напряжения, Гц

50 +/-2%

2.5. Форма выходного напряжения

синусоида

2.6. Максимальная выходная мощность, кВт

1

1,2

2

5

2.7. КПД при номинальной мощности, %

88-92

2.8. Пиковая мощность в течение 3 сек, кВт

до 5-кратной от номинальной

2.9. Ток собственного потребления от аккумуляторной батареи в отсутствии нагрузки, А (средний)

1,2

1

2,4

3,5

2.10. Ток заряда аккумуляторной батареи, А

от 0 до 20

2.11. Время переключения на питание от аккумуляторов, сек

не более 0,01

2.12. Масса (не более), кг

15

13

24

30

2.13. Габариты (не более), см

19х30х33

19х30х33

19х30х42

42х40х25

2.14. Условия эксплуатации: температура окружающей среды

0°…40°С

2.15. Относительная влажность воздуха

< 90%

3. Краткое техническое описание

ББП выполняет следующие функции:

  • инвертора напряжения, преобразующего постоянный ток в переменный ток;

  • стабилизатора выходного напряжения; переключателя питания нагрузки с источника переменного тока на постоянный ток;

  • блока заряда аккумуляторной батареи.

На выходе установлен мощный силовой трансформатор. БПП имеет защитный корпус, на его передней стенке размещены: кнопки включения и выключения, световые индикаторы функциониров
ания блока.

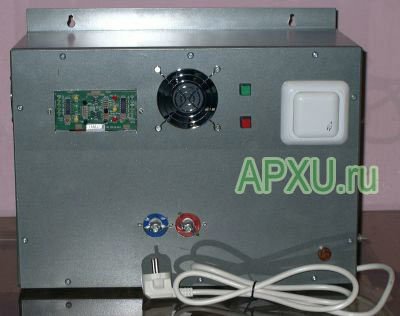

Плавкий предохранитель расположен внутри корпуса. На задней стенке расположены: розетки для подключения нагрузки, разъём для подключения переменного тока, клеммы для подключения аккумуляторной батареи.

Внутри корпуса расположены звуковые индикаторы.

4. Указания по эксплуатации

БПП устанавливается подальше от источни

ков тепла и на расстоянии не менее 0,5 м от задней стенки до стены помещения.

Вначале подключается предварительно заряженная аккумуляторная батарея с помощью входящих в комплект разъёмов.

Внимание! Аккумуляторную батарею необходимо подключать, при строгом соблюдении полярности.

Наконечник красного цвета подсоединяется к плюсовому контакту аккумулятора.

В противном случае, ББП может выйти из строя.

После подключения аккумуляторной батареи, ББП готов к работе на нагрузку в автономном режиме.

Запуск ББП, при питании от АБ, имеет свои особенности.

Для его включения, необходимо нажать и удерживать кнопку «ВКЛ».

Через 1 секунду, будет слышен звуковой сигнал и кратковременно зажгутся световые индикаторы на лицевой панели.

Продолжайте удерживать кнопку «ВКЛ», до появления, через 2-3 секунды, второго звукового сигнала, после чего, немедленно отпустите кнопку.

Старайтесь не передерживать кнопку «ВКЛ».

О включении ББП свидетельствует появление световой сигнализации о степени заряженности аккумуляторной батареи (крайний правый столбец светодиодов) и величине мощности нагрузки в ваттах (крайний левый столбец светодиодов на передней панели).

В случае неудачи, нажать и удерживать кнопку «ВЫКЛ» (около 2 сек), до появления звукового щелчка, после чего, отпустить кнопку.

Далее, с помощью кнопки «ВКЛ», повторить вышеуказанные действия.

Заряд аккумуляторной батареи может вестись от солнечной батареи или ветроэлектрической установки, подсоединённых к клеммам аккумуляторной батареи, через контроллер заряда, который защищает аккумуляторную батарею от перезаряда.

При наличии источника переменного тока (электросеть или бензодизель генератор), с помощью разъёма, этот источник подключить к ББП.

В течение нескольких секунд ББП тестирует пригодность аккумуляторной батареи и, если она имеет достаточную ёмкость, то немедленно подключает ББП к нагрузке.

Одновременно начинается процесс подзаряда аккумуляторной батареи.

Зарядное устройство поддерживает необходимый зарядный ток всё время, в течение которого ББП подключён к источнику переменного тока.

Если, в процессе работы, внезапно происходит отключение источника переменного тока, то ББП автоматически переходит на работу от аккумуляторной батареи, при этом, загорается индикатор «Работа от АБ».

После того, как на ББП вновь подан переменный ток, ББП автоматически переходит в режим работы от источника переменного тока, при этом, загораются индикаторы во втором столбце слева на передней панели.

ББП регистрирует искажения формы напряжения источника питания переменного тока (пики, провалы).

При опасных для нагрузки искажениях, ББП автоматически переходит на работу от аккумуляторной батареи.

Предусмотрена возможность регулировки степени чувствительности ББП к указанным искажениям с помощью микрокнопочного переключателя.

Однократное нажатие на переключатель с помощью, например, головки шариковой ручки, уменьшает чувствительность до «пониженной».

При повторном нажатии, задаётся «низкая» чувствительность. Нажатие в третий раз восстанавливает «нормальную» чувствительность.

При «нормальной» чувствительности, индикатор «СЕТЬ» светится ярко, при «пониженной» чувствительности тускло, а при «низкой» чувствительности — не светится.

Для проверки сетевого напряжения, следует нажать и удерживать кнопку «ВКЛ». Приблизительно, через четыре секунды, световые индикаторы в крайнем правом столбце покажут входное напряжение.

В случае перегрузки, светится индикатор «ПЕРЕГРУЗКА», ББП издаёт непрерывный звуковой сигнал и может произойти автоматическое выключение ББП.

Звуковой сигнал прекращается, при снижении нагрузки. Для отключения ББП необходимо нажать на кнопку «RESET».

Для разряда внутреннего конденсатора, после отсоединения аккумуляторной батареи, необходимо нажать и удерживать кнопку «RESET», до появления разрядного щелчка (через 1-2 сек).

При разряде АБ до опасного для неё уровня напряжения (21 или 42 В, соответственно), ББП отключает нагрузку и выключается сам.

При подаче напряжения переменного тока, ББП начинает заряд АБ автоматически. Подключение нагрузки, после аварийного отключения из-за разряда АБ, производится вручную, как описано выше.

Модификация на 1,2 кВт имеет большие пределы регулирования входного напряжения переменного тока (от 150 до 280 В) и может автоматически подключать нагрузку к ББП после отключения, вследствие переразряда АБ, при появления напряжения переменного тока на входе ББП.

5. Гарантия изготовителя

Конструкция ББП обеспечивает его нормальную эксплуатацию в течение 1 года со дня продажи.

6. Техническое обслуживание

Не допускать попадания воды

Для электробезопасности потребителя, рекомендуется нагрузку подключать через устройство защитного отключения типа УЗО и систему заземления.

Инвертор с квазисинусоидальным напряжением

П
редлагаются блоки автономного электропитания с выходными максимальными мощностями 0,9/1,5/2/3/4,5/6 кВт.

Назначение

Блок автономного электропитания, в комплекте с аккумуляторной батареей, предназначен для обеспечения бесперебойной работы электробытовых приборов и другой аппаратуры, как от источника переменного тока (электросеть, бензо-дизель генератор с напряжением ~220 В, при частоте 50 Гц), так и от аккумуляторной батареи, которая может заряжаться от солнечной батареи или ветроэлектрической установки.

1. Комплект поставки

Блок с разъёмами для подключения аккумуляторной батареи.

Разъём для подключения к источнику переменного тока.

Паспорт и инструкция по эксплуатации.

2. Основные технические характеристики 6 типов блоков

2.1.

Мощность выходная, кВт





при питании от источника переменного тока

0,9/1,5/2/3/4,5/6/8.8



при питании от аккумулятора:

номинальная — 0,6/1/1,3/2/3/4/6

максимальная (вместо квазисинусоиды — прямоугольники) — 0,9/1,5/2/3/4,5/6/8.8

пиковая (до 3 сек) — в 5 раз выше номинальной

2.2.

Напряжение входное по переменному току





номинальное, В
частота, Гц
форма

220 ±10

50

синусоида

2.3.

Напряжение входное по постоянному току





от аккумуляторной батареи, В

12 или 24 для блока 0,9/1,5/2/3 и 24 или 48 для блока 4,5/6/8.8



от солнечной батареи или ветроустановки, В

до 40

2.4.

Допустимые пределы изменения входного напряжения на единичном 12 В аккумуляторе, В

10.5 — 14,5

2.5.

Напряжение выходное





номинальное, В
частота, Гц
форма

220 +10-35

50 ±1

модифицированная синусоида

2.6.

КПД при номинальной мощности, %

не менее 85

2.7.

Ток собственного потребления от аккумуляторной батареи





в отсутствии нагрузки, А
в ждущем режиме после автоматического выключения, А

0,5-0,7

0,04

2.8.

Ток заряда





от аккумуляторной батареи, А
от солнечной батареи или ветроустановки, А

от 0 до 190

до 30

2.9.

Время переключения на питание от аккумуляторов, сек

0,02



2.10. Рекомендуемая ёмкость аккумуляторной батареи, А.ч. — 100/150/300/400/500/600/800.

2.11. Масса (ориентировочно), кг — 7,5/8,5/10,5/12,5/17/21/26.

2.12. Габариты (ориентировочно), см — 10 х 22 х 23/ 10 х 22 х 33/ 12 х 22 х 30/ 12 х 22 х 30/ 16 х 26 х 35/ 16 х 26 х 44.

2.13. Условия эксплуатации: температура окружающей среды — 0°…50°С; относительная влажность воздуха < 90%.

Краткое техническое описание

Блок имеет следующие функции:

  • инвертора напряжения, преобразующего постоянный ток в переменный;

  • сглаживающего фильтра входного переменного напряжения;

  • переключателя питания нагрузки с источника переменного тока на постоянный ток от аккумулятора и наоборот;

  • зарядного устройства аккумуляторной батареи от источника переменного тока и от солнечной батареи или ветроэлектрогенератора;

  • индикатора степени заряженности аккумуляторной батареи;

  • устройства для лечебного разряд-зарядного цикла аккумулятора.

При питании от источника переменного тока, нагрузка подключается напрямую через плавкий предохранитель, а при питании от аккумулятора — через преобразователь — инвертор напряжения.

Блок выполнен в металлическом корпусе , на его передней панели размещены:

  • кнопка включения и выключения;

  • светодидный, зелёного цвета, индикатор режима работы блока;

  • трёхцветный светодиодныйй индикатор напряжения на аккумуляторе;

  • розетки для подключения нагрузки;

  • переключатель с красным индикатором для перехода с модифицированной синусоиды на прямоугольники.

На задней стенке расположены:

  • разъём для подключения переменного тока;

  • разъём для подключения солнечной батареи или ветроэлектрогенератора;

  • красный индикатор режима заряда аккумуляторов от солнечной батареи или ветроэлектрогенератора;

  • разъём для подстройки параметров блока от компьютера;

  • два вывода с зажимами типа «крокодил» для подключения аккумуляторной батареи.

Внутри корпуса расположены плавкий предохранитель, звуковой датчик, охлаждающие вентиляторы и диод, препятствующий разряду аккумуляторов через солнечную батарею.

Источник информации - сайт www.solarhome.ru/.
