ДЖОУНС-ХАУС

С восточной стороны здания хорошо просматривается вход и гараж. Кроме основной своей функции блок «вход-гараж» выполняет функцию опорной конструкции для солнечных коллекторов, ориентированных на юг. Стены — пустотные железобетонные, покрытие из сборных железобетонных плит.

В отличие от других зданий «Джоунс-Хаус» имеет деревянный пол, который служит перекрытием технического подполья. Техническое подполье выполняет функцию системы распределения теплого воздуха, поэтому пол в здании постоянно теплый. Хотя стоимость его несколько выше, применение такой конструкции пола позволяет уменьшить стоимость системы отопления в целом.

Еще одна интересная особенность конструкции этого здания состоит в том, что температурные швы отделяют внутренние стены и козырек от наружных стен. Между внутренними и наружными элементами конструкции уложен слой стирофома толщиной 50 мм, что значительно уменьшает теплопотери.

«Джоунс-Хаус», расположенный на крутом берегу реки Сен-Крокс, представляет собой образец здания заглубленного типа, которое имеет простую планировку и одну открытую стену, что отражает желание владельца построить заглубленное здание, стоимость которого аналогична стоимости обычного здания при максимальной засыпке. Хотя ориентировка окон на юг позволяет максимально использовать пассивную солнечную энергию, тем не менее предпочтение было отдано варианту здания, при котором обеспечивается наилучший обзор, когда окна ориентированы на запад.

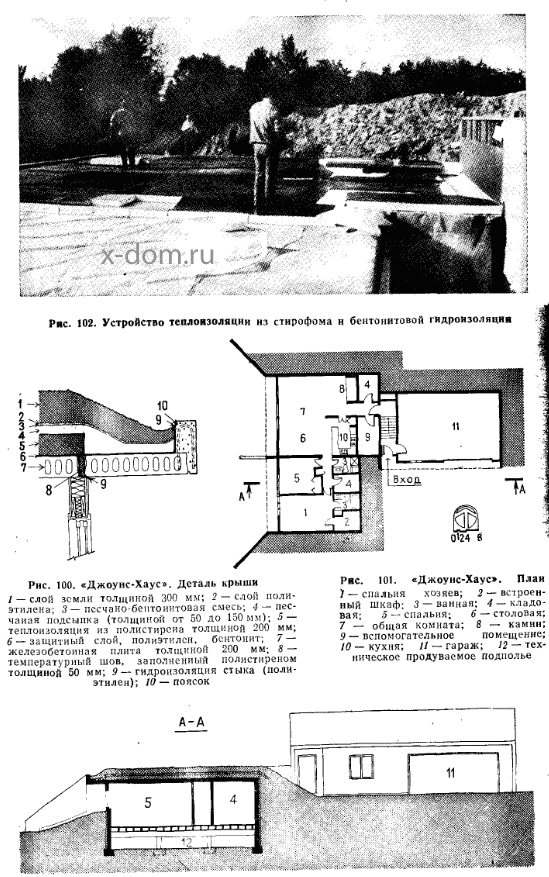

Рис. 102. Устройство теплоизоляции из стирофома и бентонитовой гидроизоляции

Рис. 100. «Джоунс-Хаус». Деталь крыши 1 — слой земли толщиной 300 мм; 2 — слой полиэтилена; 3 — песчано-бептоиитовая смесь; 4 — песчаная подсыпка (толщиной от 50 до 150 мм); 5 — теплоизоляция из полистирена толщиной 200 мм; 6 — защитный слой, полиэтилен, бентонит; 7 — железобетонная плита толщиной 200 мм; 8 — температурный шов, заполненный полистиреном толщиной 50 мм; 9 — гидроизоляция стыка (полиэтилен); 10 — поясок

Рис. 101. «Джоунс-Хаус». 1 — спальня хозяев; 2 — встроенный шкаф; 3 —ванная; 4 — кладовая; 5 —спальня; 6 — столовая; 7 — общая комната; 8 — камин; 9 — вспомогательное помещение; 10 — кухня; 11 — гараж; 12 — техническое продуваемое подполье

Местоположение: Ниа-Стиллуотер (Висконсин)
Архитекторы: Кармоди и Зллисон
Конструкторы: Деррик Джонс и Джон Кармоди
Общая площадь: 140 м2 + блок «вход-гараж» площадью 167 м2
Толщина засыпки: 300 мм

Конструкции: стены монолитные железобетонные, покрытие из сборных железобетонных плит, пол деревянный по балкам

Изоляция из стирофома: для крыши толщина слоя 200 мм, для стен 100 мм

Гидроизоляция: на бентонитовой основе

Система отопления: напорная воздушная с электроподогревом и подачей воздуха в техническое подполье; топка дровяная.
