Поплавковый двигатель

"Внедрение моего изобретения "Электромагнитная машина" затормозились. Дальше больших
обещаний и подождать дело не движется. Это серьезное изобретение и нужна нормальная
команда инженеров и рабочих и им нужно платить, а это большие деньги. Все ждут, что
кто-то раскошелится и они этим воспользуются. Я в моих изобретениях нашел интересные
моменты, которые изложил для публикации. Опубликуйте, пожалуйста, их, может это
привлечет больше читателей и среди них найдутся продвинутые бизнесмены и они внедрят
мои самые стоящие изобретения. В интернете я мои изобретения встречал в самых
неожиданных местах." Г.Измалков, изобретатель.

Заинтересованные - пишите Г.Измалкову, адрес в Контактах сайта.

Мной подано 2 заявки на изобретение "Поплавковый двигатель", которые я привожу ниже, чертежи в прикрепленных файлах. Эти устройства очень похожи на гравитационные двигатели, но работают в воде от выталкивающей силы жидкости, массы поплавков у них малы, поэтому большой центробежной силы у них практически нет.

Поплавковый двигатель 1

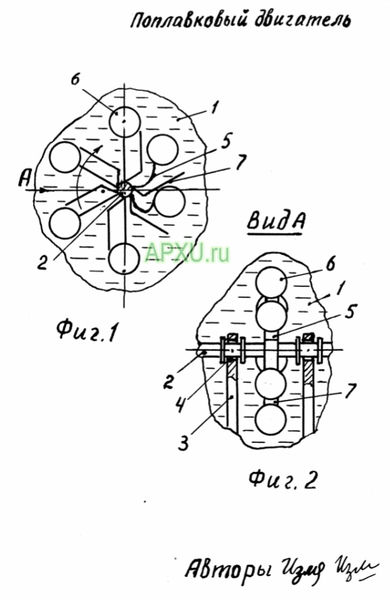

На фиг 1 схематично показан предложенный двигатель, общий вид; на фиг.2
вид А на фиг.1.
Предложенный двигатель находится в воде I и содержит вал 2, установленный
горизонтально на опорах 3 в подпитках 4 и на котором равномерно на упругих
стержнях 5 установлены поплавки 6. Возле каждого поплавка 6 установлен
жесткий упор 7.
Предложенный двигатель работает (на фиг 1 вращение вала 2 показано
стрелкой) за счет действия на каждый поплавок 6 вытеснительной силы,
так как весь двигатель помещен в воду I. С левой стороны на фиг 1
упругие стержни 5 имеют прямую форму, так как поплавки 6 под действием
вытеснительной силы воды I лежат на упорах 7. С правой же стороны эта
вытеснительная сила по отношению к направлению движения поплавков 6
имеет уже противоположное направление и поплавки 6 уже не лежат на
упорах 7 и стержни 5 изгибаются от действия вытеснительной силы на
поплавки 6. По этой причине поплавки слева более удалены от оси
вращения вала 2 и крутящий момент слева из-за этого больше, что и
заставляет вал 2 вращаться по стрелке, показаной на фиг 1.

Поплавковый двигатель 2

На фиг 1 схематически показан предложенный двигатель, общий вид; на
фиг.2 - разрез А-А на фиг.1.
Предложенный двигатель находится в воде (на чертеже не показано) и
содержит корпус I, в котором с возможностью вращения с эксцентриситетом
"а" находятся оси 2 и 3, на которых жестко соосно им установлены
соответственно доски 4 и 5 разного диаметра. На доске 4 равномерно по
окружности на шарнирах 6 находятся стержни 7 с прорезями 8, в которых
скользят с вращением оси 9, выполненные равномерно по окружности на доске
5 Стержни 9 жестко под углом "альфа", равным 90-175 связаны со стержнями
10 с поплавками II.
Оба доска 4 и 5 вращаются под действием выталкивающей силы воды,
действующей на поплавки II по стрелке, показанной на фиг 1, за счет того,
что справа поплавки II находятся дальше от оси вращения, чем слева, из-за
того, что имеется эксцентриситет "а" и диски 4 и 5 разных диаметров, а
угол "альфа" не равен 180*. Отбор мощности происходит с оси 2 или оси 3.

Мной подано 6 заявок на изобретения под названием "Упругосиловой
двигатель" - их преимущества перед гравитационными двигателями в том,
что работает там упругость и у всех этих устройств вес может быть
незначительным. Смотрите их ниже по номерам, а чертежи по номерам в
прикрепленных файлах.
