Роторный выжиматель. Роторная машина. Насос

Стали интересоваться моим изобретением "Роторный выжиматель", по которому есть еще 3
варианта в представленных в прикрепленных файлах: одно изобретение "Роторная машина"
и два изобретения "Насос".

Подробное описание преимуществ моего Роторного насоса вытеснения рассказано в приложении к бизнес-плану Роторная машина.

Этим выжимателем в зависимости от прочности его выполнения можно выжимать масло из
различных семян, например, подсолнечника или же можно для получения соков выжимать
самые различные плоды.

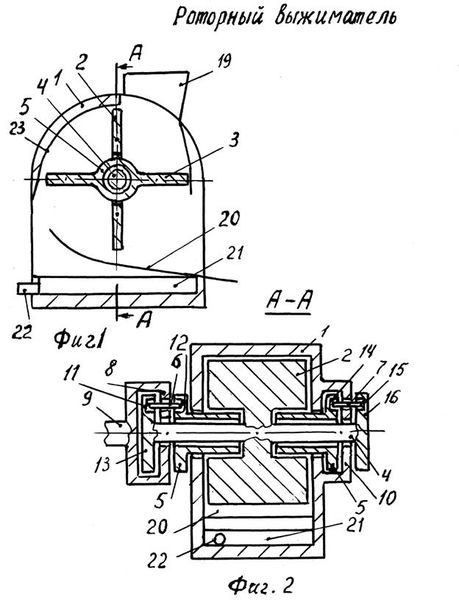

Роторный выжиматель

Предложенный выжимателъ содержит корпус I, роторы 2 и 3. Ротор 2 жестко связан с валом 4, а ротор 3-с двумя втулками 5, находящимися на валу 4 с возможностью

вращения. Ползуны 6 и 7, находятся с возможностью скольжения соответственно В
диске 8, жестко связанном с выходным валом 9, и в диске 10, жестко связанном с
корпусом I. Ползун 6 своими концами находится с возможностью скольжения в
кольцевых канавках II и 12 переменной глубины, выполненных соответственно на диске
13, жестко связанном с валом 4, и на втулке 5. Ползун 7 своими концами находится с
возможностью скольжения по кольцевых канавках 14 и 15 переменной глубины,
выполненных соответственно на второй втулке 5 и на диске 16, жестко связанном с
залом 4. Все канавки II, 12, 14 и 15 выполнены одинаковыми, но в том
расположении, как это показано на фиг.3 и 4. Дно их монотонно изменяет свою
глубину, но скорость этого изменения разная на двух участках. На участке 17
-пологая, а на участке 18 -крутая. В верхней части корпуса I имеется загрузочный
бункер 19, а ниже: горка 20 для твердых выжатых масс, ванночка 21 - для выжатой
жидкой фракции и выливной патрубок 22. В корпусе I имеется скос23.

Предложений выжиматель работает следующим образом. На вал 9 от привода (на
чертеже не показан) поступает крутящий момент. Работают ползуны 6 п 7.

Ползун 6, когда проходит по участку 18 канавки II, то вал 4, а с ним и
ротор 2 вращается ускорено. А другой конец ползуна 6 движется по участку 17
канавки 12, втулка 5 которой вращается вместе с другой втулкой 5 и ротором
3 замедлено, так как ползун 7 находится на участке 16 канавки 14. Другой
конец ползуна 7 находится на участке 17 канавки 15, что и позволяет
ускоренное вращение ротора 2. Роторы 2 и 3 меняются в своем вращении, когда
ползуны 6 и 7 синхронно переходят своими концами с участка 17 на участок 18
или же наоборот При этом медленно вращающийся ротор находится в полонежнии,
например, ротора 3, показаном на фиг. I и 2. Такое попеременное изменение
скоростей вращения роторов 2 и 3 заставляет изменяться пространствам между
ними попеременно в объеме. И технологическая масса, попадая из бункера 19
в эти пространства, выжимается, а выжимки по горке 20 скатываются за
пределы выжимателя. Жидкая фракция через зазор от скоса 23 стекает в
ванночку 21 и выливается через патрубок 22.

С уважением,
Герман Измалков

Роторная машина Предложенная машина содержит корпус I,вал 2, на котором находятся с возможностью вращения втулки 3 и 4, жестко связанные соответственно с лопастями 5 и 6. Втулки 3 и 4 имеют пружины 7, находящиеся в их углублениях 8 и между ними находится выступ 9 вала 2. Втулки 3 и 4 имеют выступ 10, взаимодействующий с пластиной II, подпружиненной относительно корпуса I пружиной 12. В корпусе I имеются соответственно впускное и выпускное отверстия 13 и 14. Втулки 3 и 4 находятся в корпусе I с возможностью вращения. Предложенная машина, выполненная в качестве насоса или компрессора, работает от вращения вала 2. При этом лопасти 5 и 6 сближаются за счет сжатия пружин 7. Когда от сжатия пружин 7 крутящий момент,передающийся втулкам 3 и 4 от вала 2, возростает, пружина 12сжимается до положения, при котором выступ 10 втулки 3 или 4, находящейся в этот момент под пластиной II, уже может пройти под этой пластиной II, втулки 3 и 4 меняются положениями: одна -растормаживается от пластины II, а другая - затормаживается. Направление вращения вала 2 на фиг.2показано стрелкой. При выполнении машины в качестве двигателя все происходит в обратном порядке.	НАСОС Предложенный насос содержит корпус I, вал 2, на котором находятся втулки 3, жестко связанные с лопастями4 и5 Втулки 3 через шарики 6 связаны с корпусом I и валом 2 Для этого на втулке 7, жестко связанной с корпусом I, и на вале 2 выполнены замкнутые канавки 8, имеющие крутые и пологие соответственно участки 9 и 10 Шарики 6 одновременно находятся в этих канавках 8ив продольных канавках II, выполненных на втулке 3 На корпусе I выполнены впускные и выпускные соответственно отверстия12 и13. Предложенный насос работает при вращении вала 2 При этом через шарики 6 вал 2 с взаимодействием с канавками 8 и II взаимодействует с втулками 3, а втулки 3 - с втулкой 7 корпуса I. Так как канавки 8 имеют участки 9 и 10 разного наклона к плоскости вращения, то лопасти 4 и 5 вращаются с переменной скоростью, что и обеспечивает движение жидкости в отверстие 12 и из отверстия 13 Вращение происходит по направлению стрелки на фиг.2.	Насос Предложенный насос содержит корпус I,вал 2, на котором с возможностью вращения находятся втулки 3, жестко связанные с лопастями 4 и 5 и в которых с возможностью скольжения находятся ползун 6, которые своими концами могут находиться в канавках 7, выполненных на корпусе I сплавными уклонами 8, а также в отверстии 9 с такими же уклонами 3, выполненном на диске 10, жестко связанном с валом 2. В корпусе I имеются входное и выходное соответственно отверстия II и12. Предложенный насос работает при вращении вала 2, При этом один из ползунов 6 соединяет одну из втулок 3 с корпусом 1, а другую втулку 3-с диском 10. Лопасть 4 или 5, чья втулка 3 через ползун 6связана с корпусом I, имеет возможность вращения только в пределах скольжения ползуна 6 по уклону 8 канавки 7, другой конец этого ползуна 6.скользит по вращающемуся вместе с валом 2 диску 10, в отверстии 9 которого находится другой ползун 6, который связывает другую втулку 3 с вращением вала 2. Когда же ползуны 6 подходят друг к другу, они взаимодействуют друг с другом и с уклонами 8 и меняют отверстие9 на канавку 7 и наоборот. За счет изменения объемов между лопастями4 и 5 происходит перекачка жидкости.
Насос.
