Конфигурации лисьей норы

ТРЕБОВАНИЯ К ПОСАДКЕ ЗДАНИЯ

Здесь даны общие характеристики зданий трех различных конфигураций и рассмотрены основные особенности проектирования.

Возвышающееся одноэтажное здание:

крыша должна работать как диафрагма;

крыша может быть плоской или скатной;

с заднего фасада здания крыша может иметь свес, работающий как консоль в противовес козырьку. В этом случае, однако, трудно выполнить изоляцию достаточно тщательно;

крыша может образовывать навесы независимо от козырька;

крыша может иметь свесы и по длинному фасаду здания вместе с балками или несущими стенами. Консоль может представлять собой независимую панель, отделенную от остальной конструкции температурным швом;

боковые и задняя стены здания представляют собой плиту между полом и потолком, воспринимающую давление грунта;

боковые стены воспринимают усилия, возникающие в диске покрытия. В этом случае они работают как диафрагма жесткости;

стены, удерживающие консоли, должны иметь такую конфигурацию, при которой можно полностью засыпать боковые стены. Между стенами здания и любой независимой конструкцией, имеющей низкие теплоизоляционные свойства (например, любой бетонной конструкцией), необходимо устраивать температурные швы;

к критическим элементам проектирования, вероятно.следует отнести соотношение нагрузки от засыпки на крышу и усилий в диске покрытия, а также расчет вертикальной плиты, которую представляют собой боковые стены. Для деревянных конструкций критическими могут быть усилия, действующие по двум направлениям.

Возвышающееся двухэтажное здание:

должны быть учтены все требования, относящиеся к одноэтажному зданию. Перекрытие первого этажа должно быть рассчитано на максимальные усилия, действующие по двум направлениям; ф к критическим элементам относятся: соотношение нагрузки на крыши от засыпки и усилий в диске покрытия, конструкция стены высотой в два этажа и способность перекрытия первого этажа воспринимать усилия, действующие в двух направлениях; ф стены, воспринимающие моменты, должны быть без проемов. В длинном и узком здании может возникнуть необходимость в дополнительных стенах, предназначенных для восприятия моментов.

атриумным проемом необходимо предусмотреть диафрагму для распределения нагрузок между стеной и оставшейся частью перекрытия; ф диафрагмы имеют небольшую ширину и поэтому должны быть достаточно короткими, если нет внутренних стен, воспринимающих моменты; ф необходимо установить внутренние стены или балки, чтобы обеспечить опоры под углы покрытия;

момент в стенах будет небольшой; исключение составляют вертикальные ребра стен, ограничивающих проем; ф к критическим элементам относятся: соотношение нагрузки на покрытие и усилий в диске покрытия, конструкция боковых стен и расположение внутренних опор для крыши.

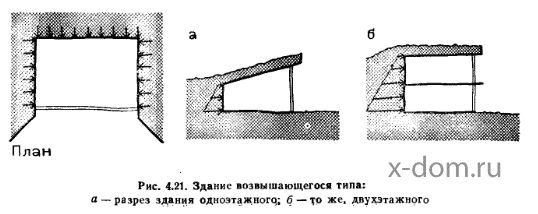

Рис. 4.21. Здание возвышающегося типа: а —разрез здания одноэтажного; б — то же, двухэтажного

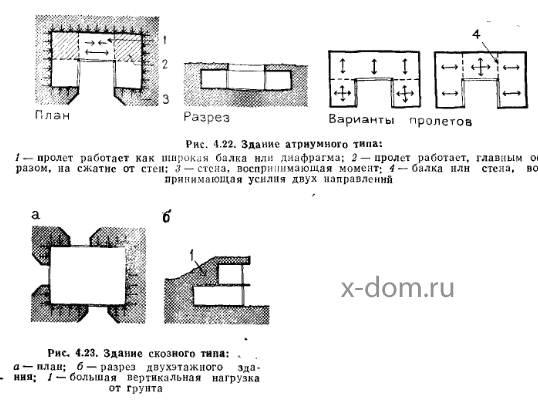

Рис. 4.22. Здание атриумного типа: 1 — пролет работает как широкая балка нли диафрагма; 2 — пролет работает, главным образом, на сжатие от стен; 3— стена, воспринимающая момент; 4 — балка нлн стена, воспринимающая усилия двух направлений

Рис. 4.23. Здание сквозного типа: а — план; б — разрез двухэтажного здания; 1 — большая вертикальная нагрузка от грунта

Двухэтажное здание атриумного типа:

такое здание требует атриума больших размеров, чтобы обеспечить достаточное освещение первого этажа; ф большие размеры атриума сопряжены с более высокими нагрузками от земляной засыпки, что вызывает большие усилия (действующие по двум направлениям), чем у одноэтажных зданий.

Одноэтажное здание атриумного типа:

нагрузки от давления земли более сбалансированы, чем у зданий возвышающегося типа.

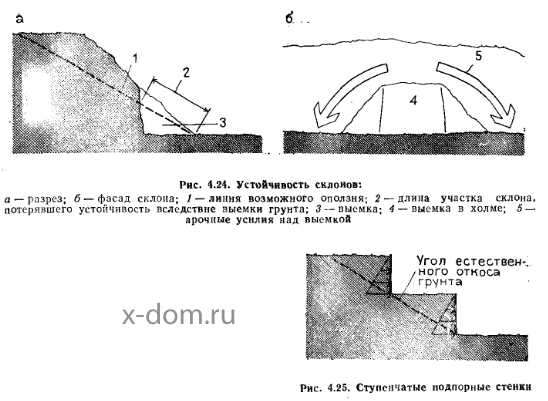

Рис. 4.24. Устойчивость склонов: а —разрез; б — фасад склона; 1 — линия возможного оползня; 2 — длина участка склона, потерявшего устойчивость вследствие выемки грунта; 3 — выемка; 4 — выемка в холме; 5 — арочные усилия над выемкой

Заглубленные в склон одноэтажные здания:

нагрузка от земли сбалансирована, поэтому покрытие будет испытывать сжимающие усилия;

все стены представляют собой плиту между полом и крышей;

боковые стены с проемами лучше решать как независимые конструкции, отделенные температурными швами.

Заглубленные в склон двухэтажные здания:

если площадь второго этажа меньше, то труднее осуществить полную засыпку здания, потому что масса грунта создаст дополнительные усилия на перекрытие первого этажа.
