Центробежный фильтр
Регулируемый и нерегулируемый

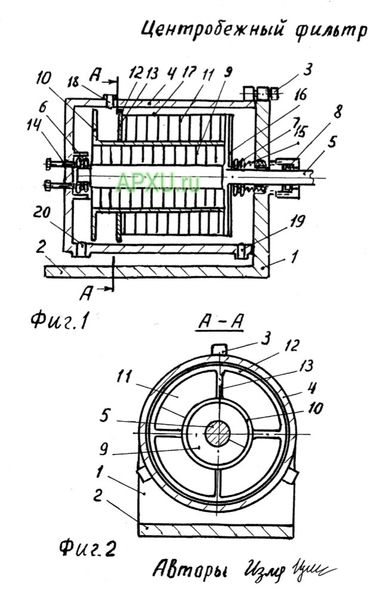

Рядом со шнеком 11 находится кольцо 12 с возможностью скольжения с корпусом 4, имеющее жесткую связь с деталью 10 через стержни 13. Подшипник 6 связан с корпусом 4 через болты 14, а подшипник 7 - через пружины 15. Между подшипником 7 и деталью 10 находится с возможностью скольжения на валу 5 диск 16. Над шнеком 11 находится с возможностью его выпрямления в продольном направлении фильтрующий элемент 17, закрепленный его сторонами за кольцо 12 и диск 16. В корпусе 4 выполнены патрубки 18, 19 и 20.
Справа - Центробежный фильтр регулируемый.
Предложенный фильтр работает при вращении вала 5. Не отфильтрованная жидкость поступает через патрубок 18 в шнек 11 и пройдя через элемент 17 уже отфильтрованная жидкость попадает в пространство у стойки 1 и через патрубок 19 выходит. Перед диском 16 в шнеке 11 накапливаются нежелательные взвеси, которые отталкивают диск 16 от детали 10, сжимая пружины 15, переходит в шнек 9, который их продвигает в пространство между корпусом 4 и деталью 10, из которого они выходят через патрубок 20.
Чертежи
![](/file/0001/150/0946.jpg)
Центробежный фильтр нерегулируемый.
Описние на одном листе, в котором указаны чертежи, затем статика - из каких деталей состоит, затем динамика-как работает.
![](/file/0001/150/0947.jpg)
Центробежный фильтр нерегулируемый
![](/file/0001/150/0948.jpg)
Центробежный фильтр регулируемый.
Описние на одном листе, в котором указаны чертежи, затем статика-из каких деталей состоит, затем динамика-как работает.
ЭТОТ ЦЕНТРОБЕЖНЫЙ ФИЛЬТР ОТЛИЧАЕТСЯ от предыдущего - ОН регулируемый.
![](/file/0001/150/0949.jpg)
Центробежный фильтр регулируемый
![](/file/0001/150/0950.jpg)
ЧЕРТЕЖИ ОПЫТНОГО ОБРАЗЦА РЕГУЛИРУЕМОГО ЦЕНТРОБЕЖНОГО ФИЛЬТРА.
